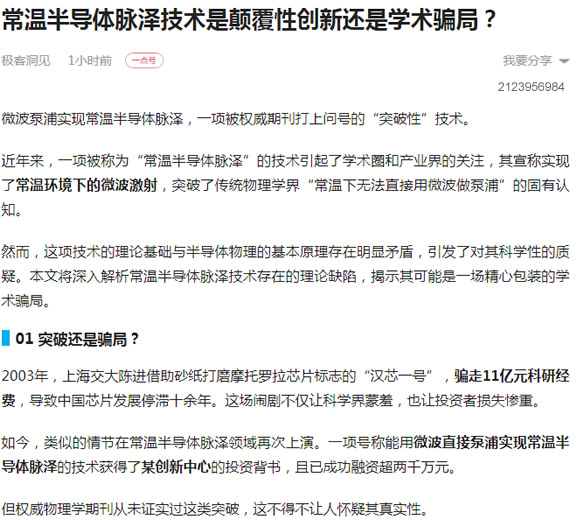

微波泵浦实现常温半导体脉泽，一项被权威期刊打上问号的“突破性”技术。
近年来，一项被称为“常温半导体脉泽”的技术引起了学术圈和产业界的关注，其宣称实现了常温环境下的微波激射，突破了传统物理学界“常温下无法直接用微波做泵浦”的固有认知。
然而，这项技术的理论基础与半导体物理的基本原理存在明显矛盾，引发了对其科学性的质疑。本文将深入解析常温半导体脉泽技术存在的理论缺陷，揭示其可能是一场精心包装的学术骗局。
01 突破还是骗局？
2003年，上海交大陈进借助砂纸打磨摩托罗拉芯片标志的“汉芯一号”，骗走11亿元科研经费，导致中国芯片发展停滞十余年。这场闹剧不仅让科学界蒙羞，也让投资者损失惨重。
如今，类似的情节在常温半导体脉泽领域再次上演。一项号称能用微波直接泵浦实现常温半导体脉泽的技术获得了某创新中心的投资背书，且已成功融资超两千万元。
但权威物理学期刊从未证实过这类突破，这不得不让人怀疑其真实性。
02 常温半导体脉泽，究竟是什么技术？
常温半导体脉泽技术声称能够解决“现有脉泽器件对工作环境要求严苛、体积庞大、工艺复杂等难题”。
根据专利（专利号：ZL201910604297.5）描述，该技术通过泵浦微波将含异质结的晶体管中的极化激元激发到高能级，谐振网络在其谐振频率处提供指定的能量通路，使得被激发到高能级的极化激元向下跃迁，对外辐射电磁波。
发明人声称这项技术能在常温环境工作，且无需激光作为泵浦即能工作，结构简单，效率高达5%。
然而，仔细分析专利内容可以发现，其核心结构与普通半导体芯片并无本质区别。该技术在半导体材料选择、器件结构和制造工艺方面均采用成熟方案，未见任何为实现脉泽效应所必需的特殊设计。这种将常规半导体芯片包装成“量子芯”的做法，与“汉芯”事件中打磨芯片标识的造假行为在本质上如出一辙，都是通过包装现有技术来制造"突破性创新"的假象。
03 理论困境，微波泵浦的物理悖论
从半导体物理的基本原理来看，常温半导体脉泽技术存在两大无法逾越的理论障碍：
微波无法使半导体价带电子实现粒子数反转
常见半导体的禁带宽度通常都在1eV以上，对应所需的激励源频率不低于2.4×（10的14次方）Hz（（处于光频段）。
而微波频段的频率范围处于300GHz以下，与所需最低泵浦频率相比低了整整三个数量级。如果微波频率为1GHz，与所需最低泵浦频率相比更是低了五个数量级。
微波频率不能使半导体价带电子跨越禁带宽度跃迁到导带实现粒子数反转，否则将直接违背物理学基本定律。
该技术还存在热噪声淹没信号的致命缺陷。在室温环境下，半导体材料中无处不在的热涨落会产生显著的背景噪声，其强度远超可能存在的微弱脉泽信号，这使得所谓的"常温脉泽效应"在物理上根本无法被检测到。
半导体极化激元频率不匹配
常见半导体材料中的极化激元频率通常在10meV以上，对应的极化激元频率不低于2.4×（10的12次方）Hz，通常处于THz频段。
如果微波频率为1GHz，与极化激元频率相比相差三个数量级。半导体材料中的极化激元频率如果处于微波频段，同样违背物理学基本定律。
04 学术包装，或刻意模糊的真相
分析常温半导体脉泽技术的宣传策略，可以发现几个明显的学术包装手法：
混淆专业术语
宣传材料中大量使用“激子极化激元”、“能级跃迁”、“量子力学”等专业术语，普通投资者甚至专业背景不强的人士很难理解其真正含义。
这种术语堆砌的实质是掩盖基本物理定律的不符。
如同“汉芯”一样，常温半导体脉泽技术也与资本市场产生了密切联系。
一项尚未被权威科学期刊验证的技术，却已经取得了投资和应用合作。
与"汉芯"事件类似，该技术的推广者刻意将普通半导体芯片取名为常温半导体脉泽"量子芯"。专利中描述的器件本质上仍然是基于传统半导体工艺制造的芯片，却被包装成了"颠覆性"的量子传感器。
05 辨别真伪，科学如何验证突破性技术
面对声称突破物理学定律的“革命性技术”，我们应该如何辨别其真伪？
回归基本原理
任何技术，无论多么“革命性”，都必须遵守基本的物理学定律。
如果一项技术声称突破了这些基本定律，其真实性极低。
寻求第三方验证
真正的科学突破应该能够在权威学术期刊上发表，并经过同行评议的严格检验。
仅在专利或自媒体上宣传的“突破”，其科学性值得怀疑。
警惕投资陷阱
对待那些声称即将投入商业应用却又缺乏科学验证的技术，我们必须保持警惕，避免成为资本炒作的接盘侠。
科学史上，真正的技术突破往往来自于长期扎实的基础研究，而非突然的“颠覆性创新”。那些违背基本物理学定律的“突破”，更可能是精心包装的学术骗局。
